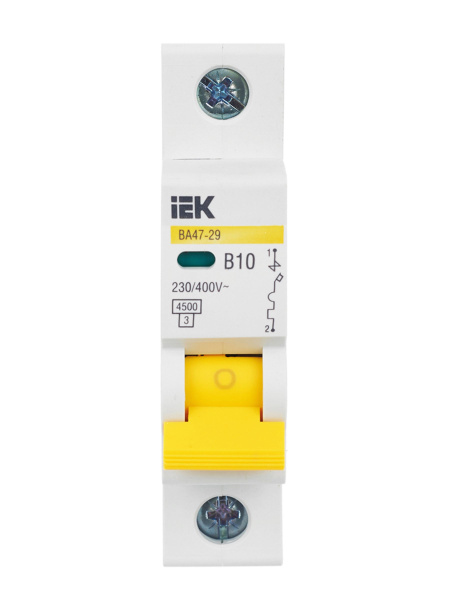

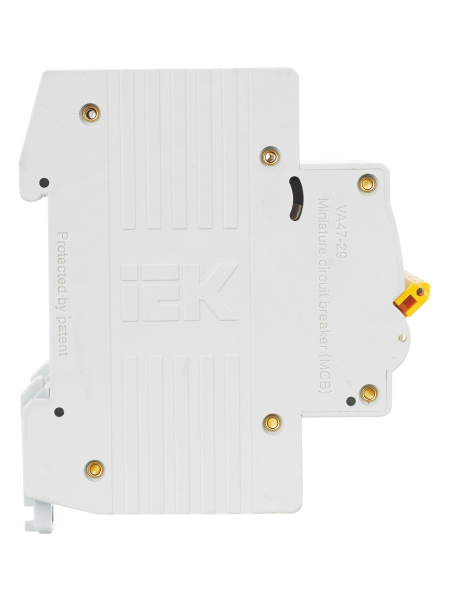

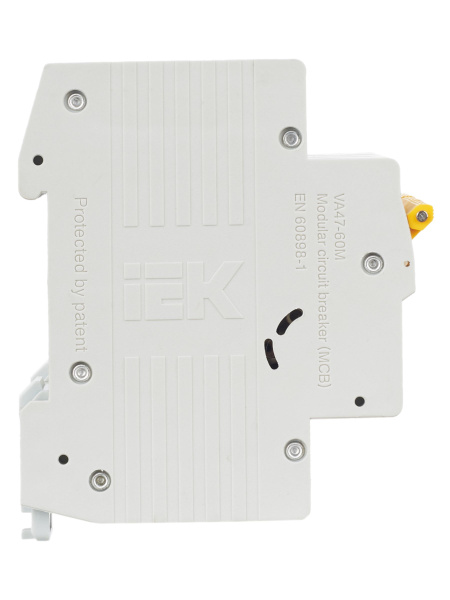

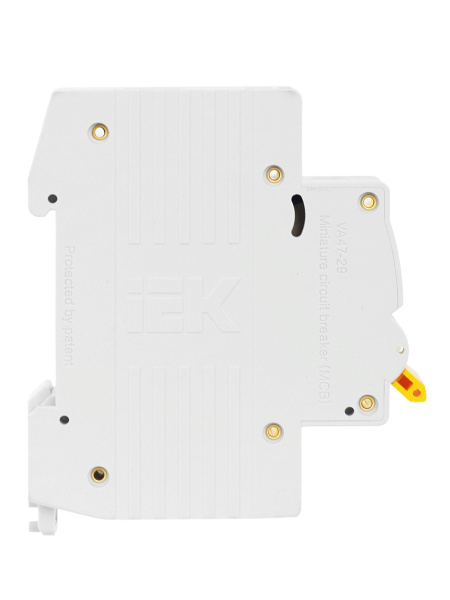

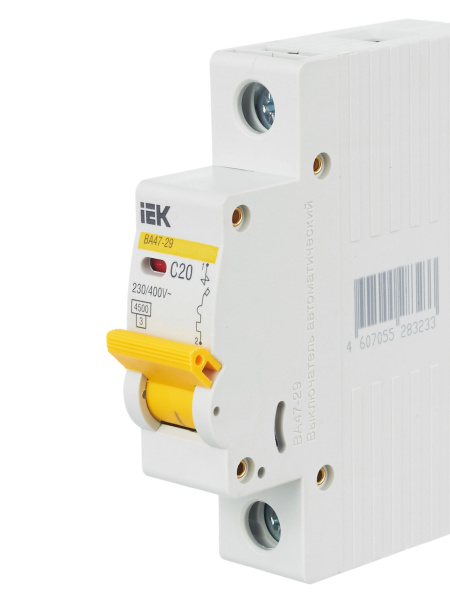

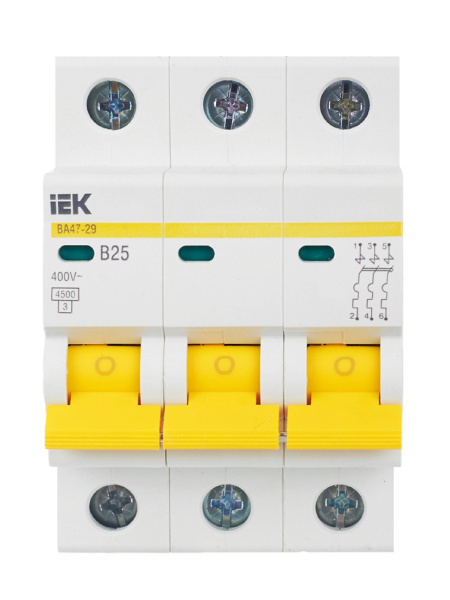

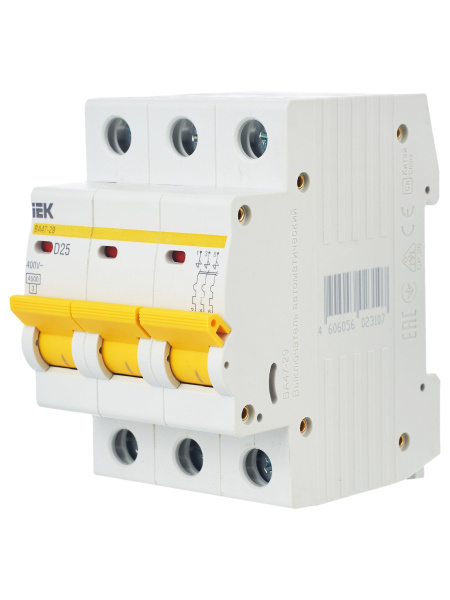

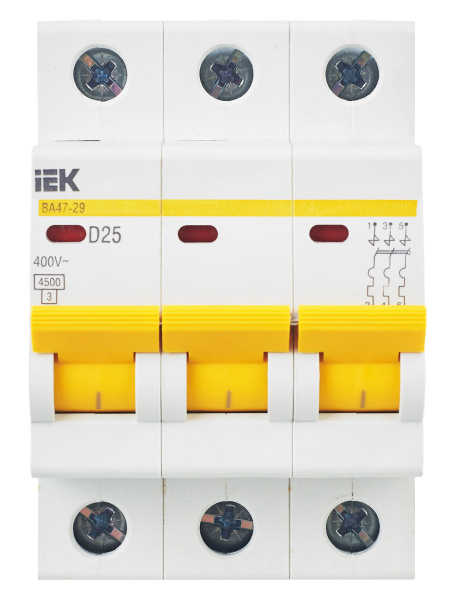

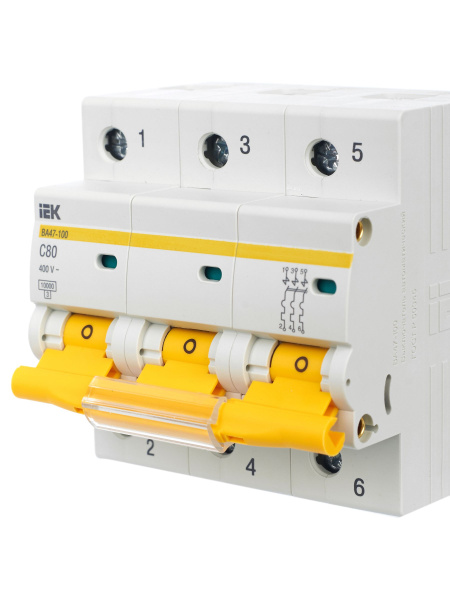

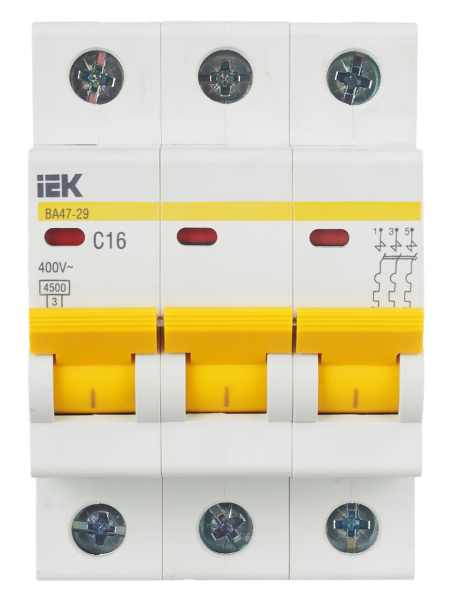

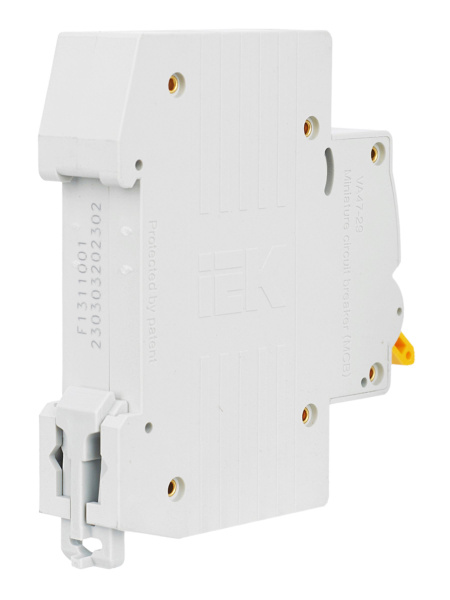

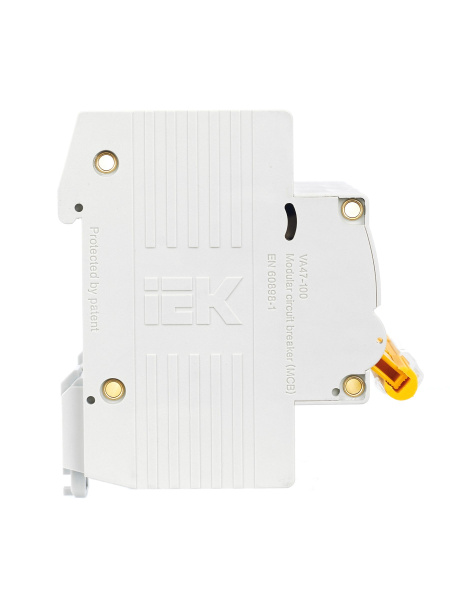

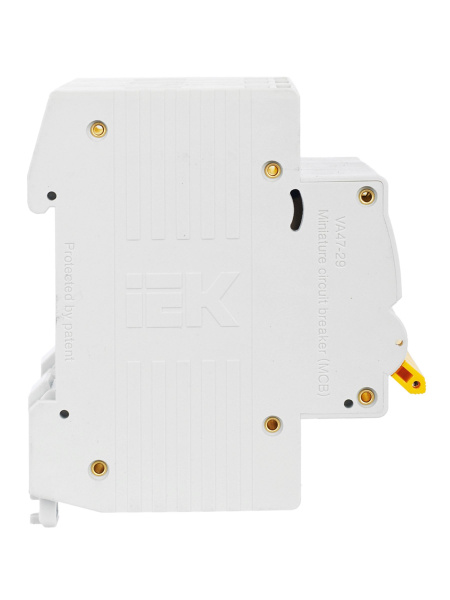

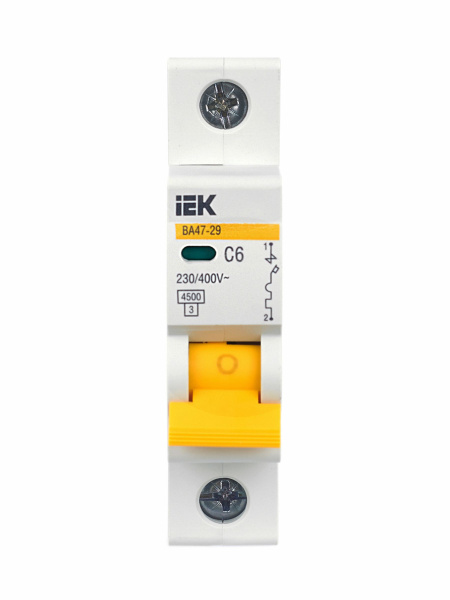

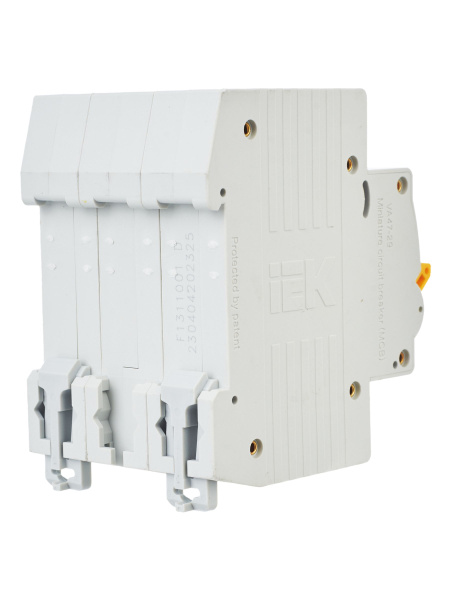

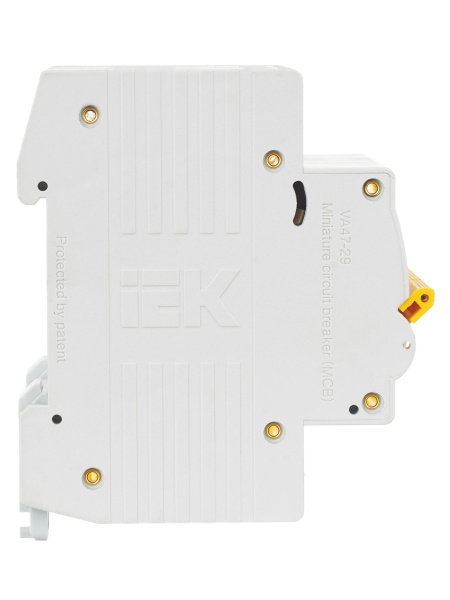

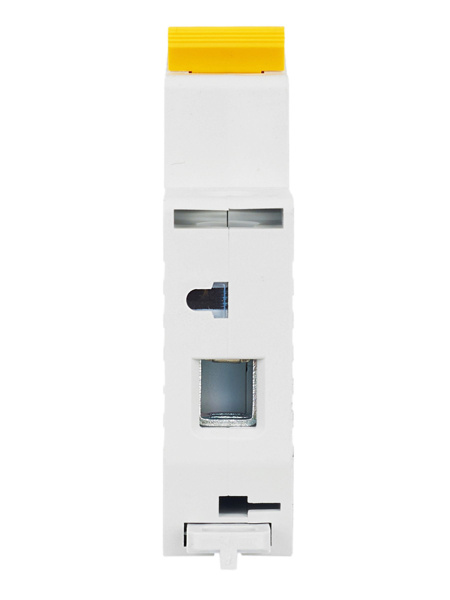

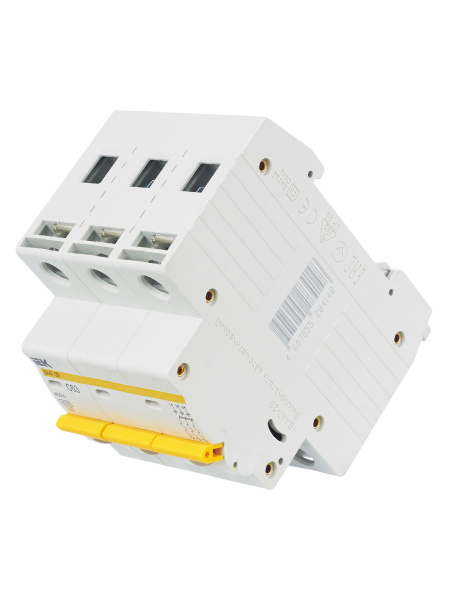

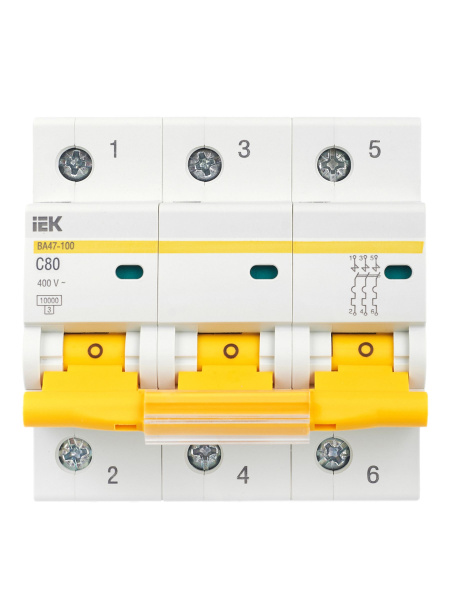

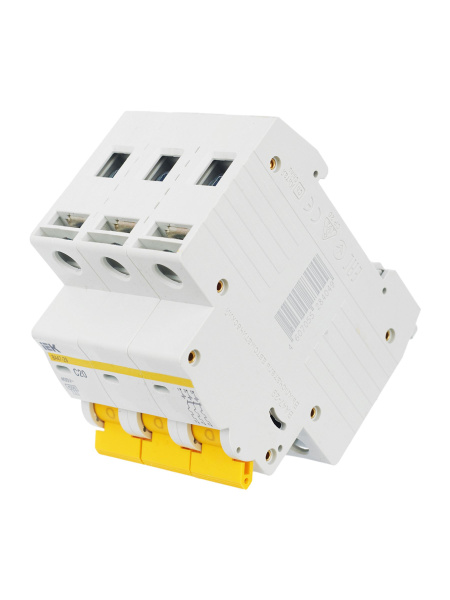

Автоматические выключатели IEK представляют собой надежное решение для защиты электрических сетей от перегрузок и коротких замыканий. Эти устройства разработаны для использования в однофазных и трехфазных сетях переменного тока с номинальным линейным напряжением не более 400 В и частотой 50 Гц. Они соответствуют ГОСТ Р 50345 и обеспечивают автоматическое отключение электроустановок при возникновении сверхтоков, а также оперативное управление участками электрических цепей.
Основные характеристики:

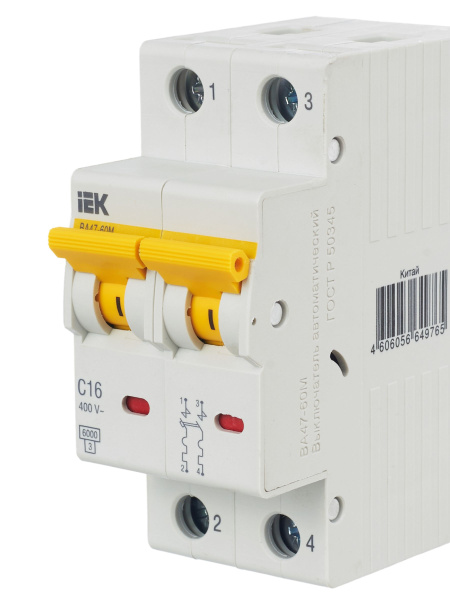

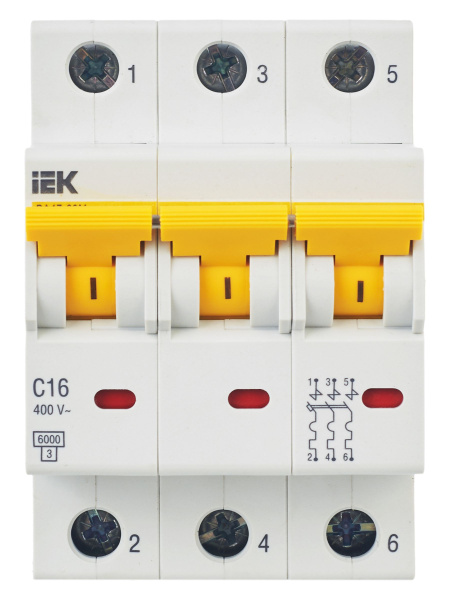

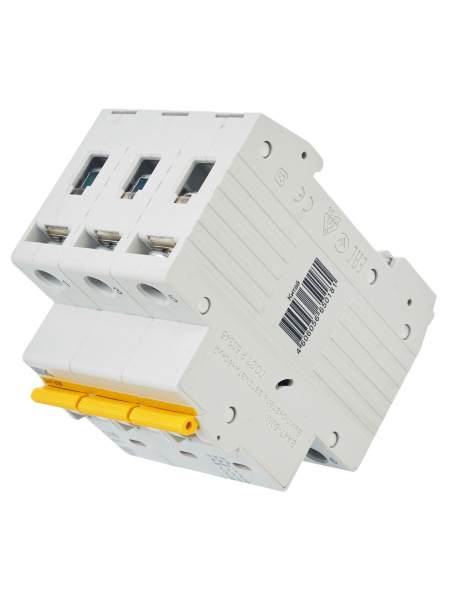

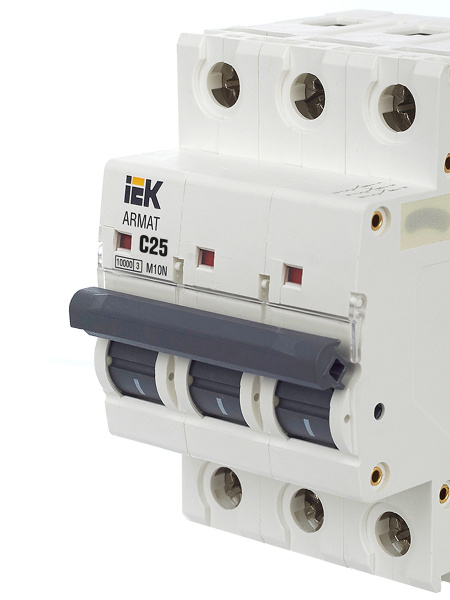

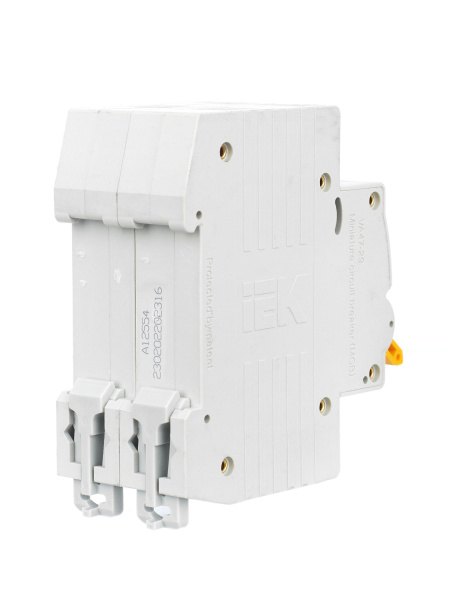

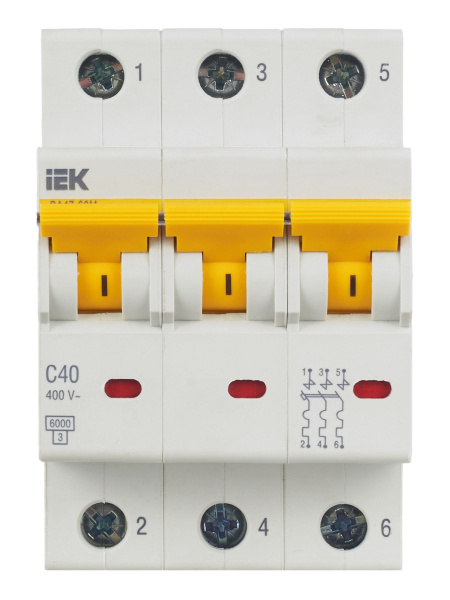

- Число полюсов: от 1 до 4, что позволяет выбрать оптимальный вариант для различных условий эксплуатации.
- Защита от сверхтоков: предусмотрена во всех полюсах, обеспечивая надежную защиту от перегрузок и коротких замыканий.

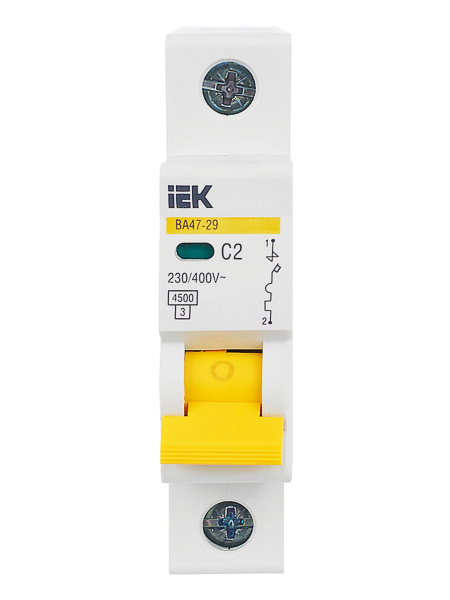

- Номинальное рабочее напряжение: для однополюсных моделей составляет 230/400 В, а для 2-, 3-, 4-полюсных – 400 В.
- Номинальная частота сети: 50 Гц.
- Номинальный ток (In): варьируется от 0,5 до 63 А, позволяя подобрать устройство под конкретные потребности.
- Номинальная отключающая способность (Icn): достигает 4500 А, обеспечивая эффективное отключение при возникновении аварийных ситуаций.
- Номинальное импульсное выдерживаемое напряжение (Uimp): 4000 В, что гарантирует устойчивость к импульсным перенапряжениям.
- Характеристика срабатывания от сверхтоков: типы B, C, D, позволяющие адаптировать работу выключателя под различные условия эксплуатации.
- Механическая износостойкость: не менее 20 000 циклов В-О, обеспечивая долговечность и надежность работы.
- Электрическая износостойкость: не менее 6000 циклов В-О, что также способствует увеличению срока службы устройства.
Монтаж и эксплуатация:

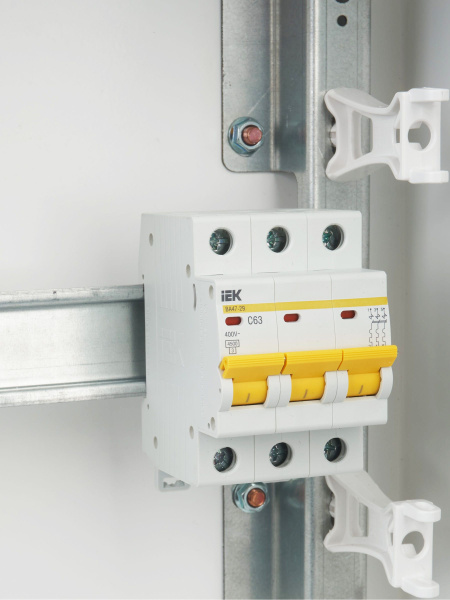

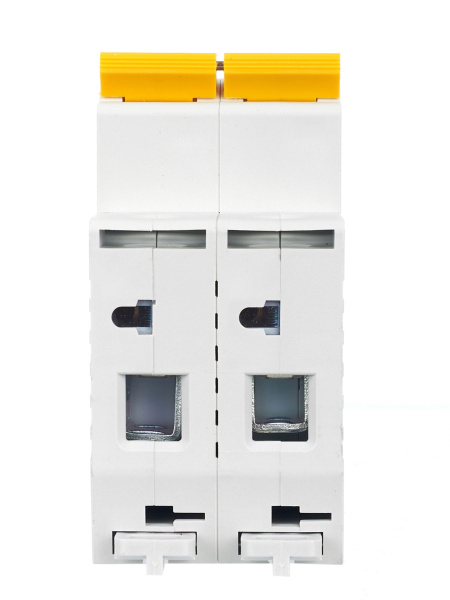

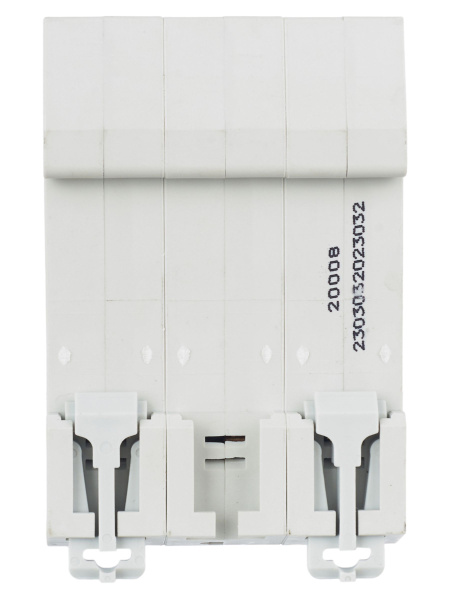

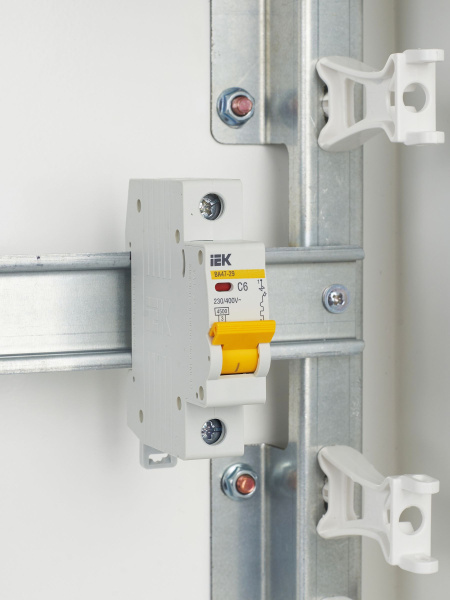

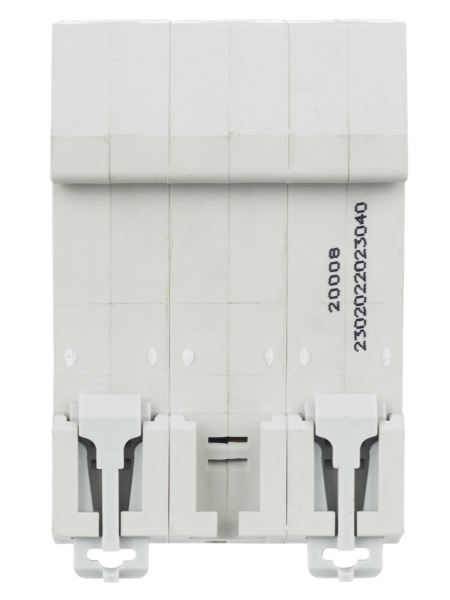

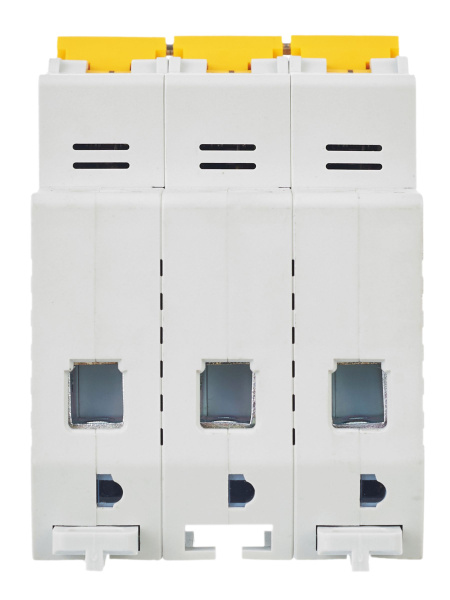

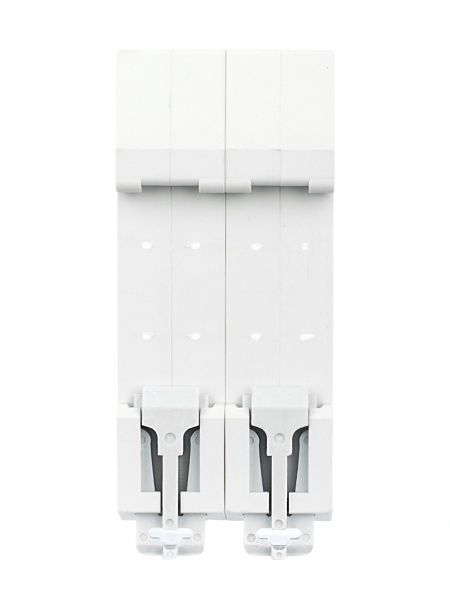

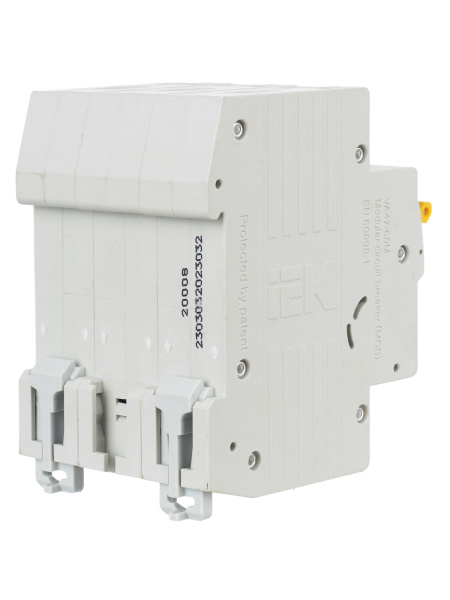

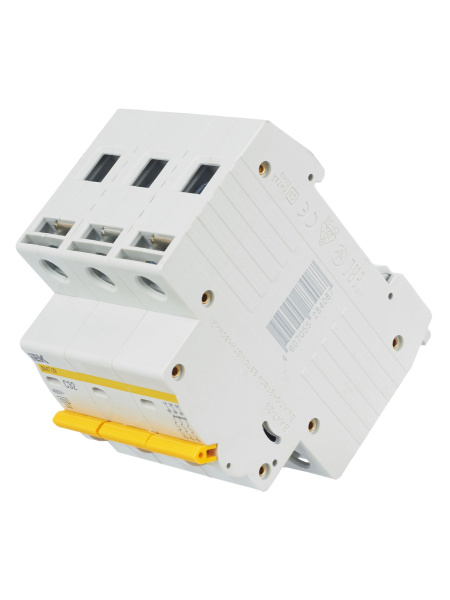

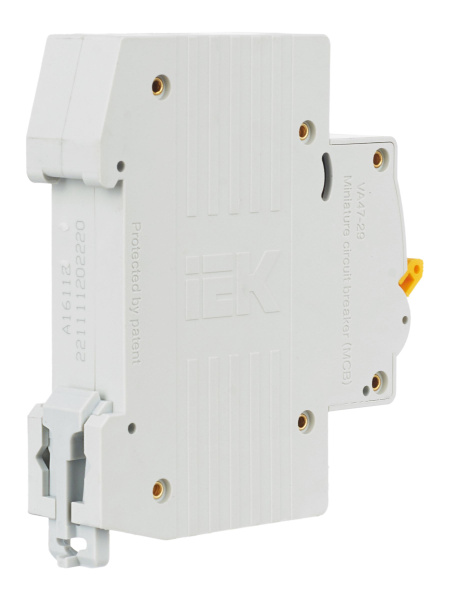

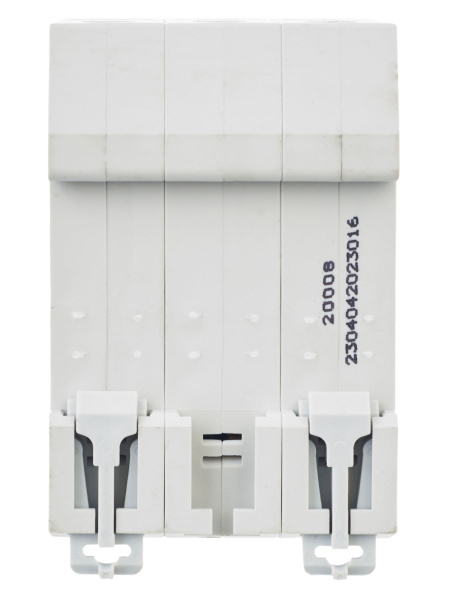

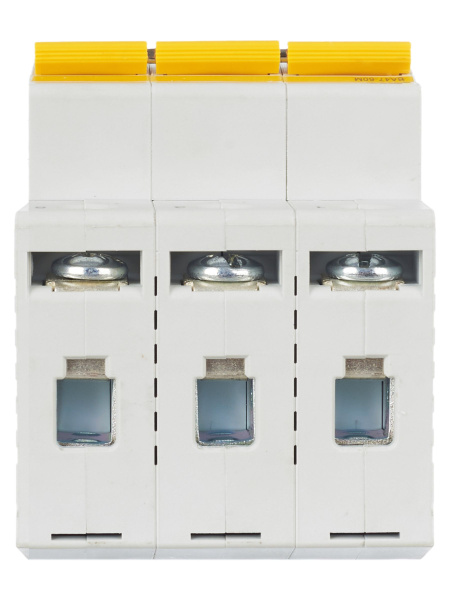

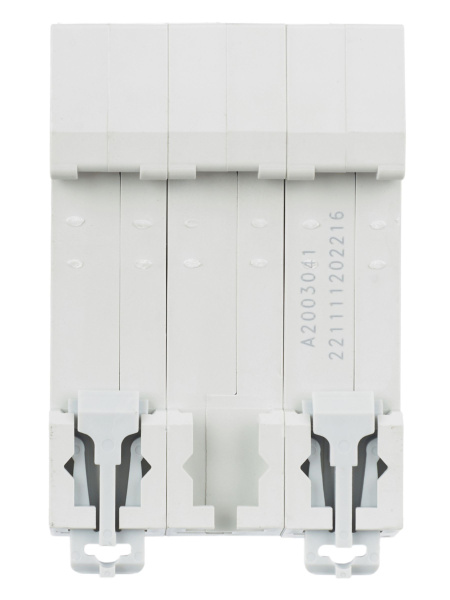

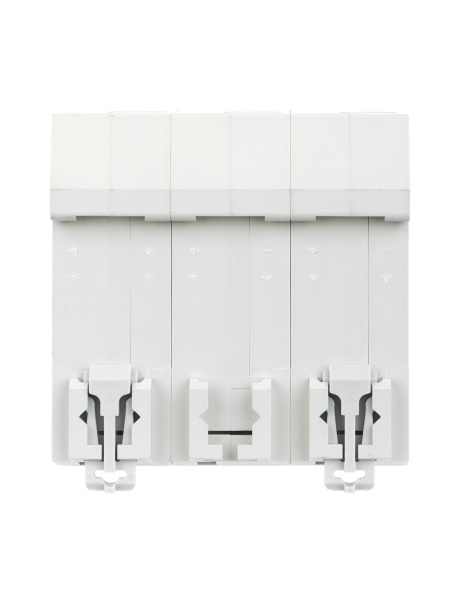

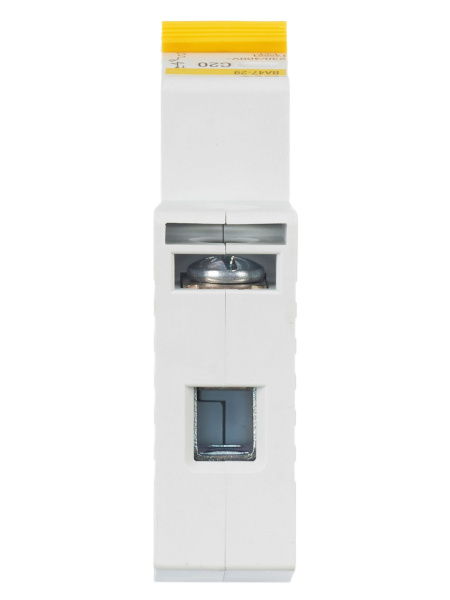

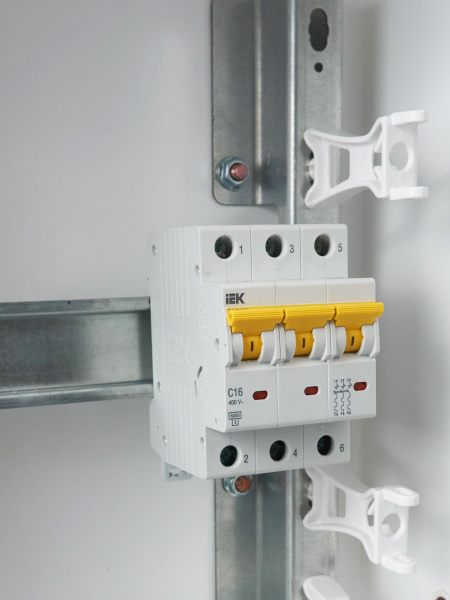

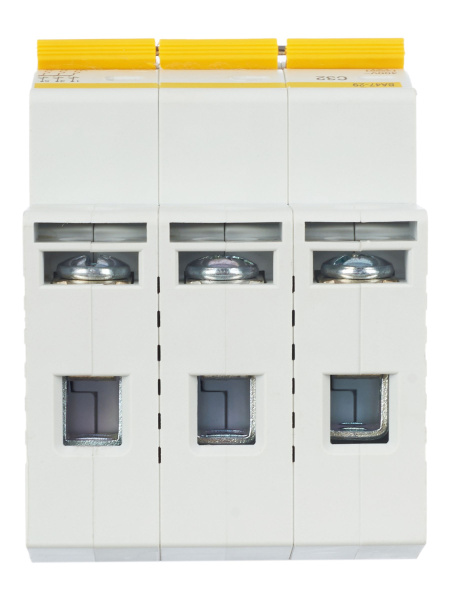

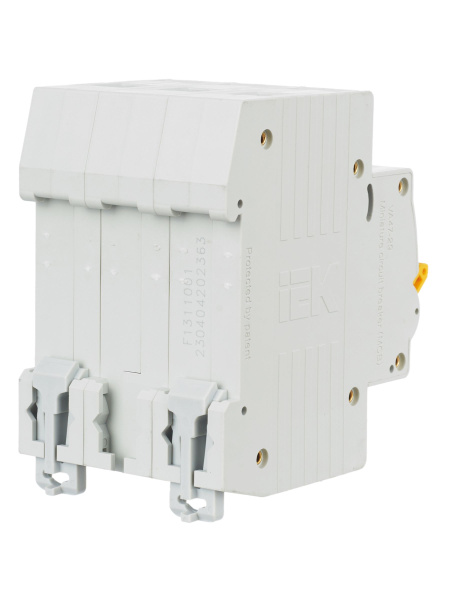

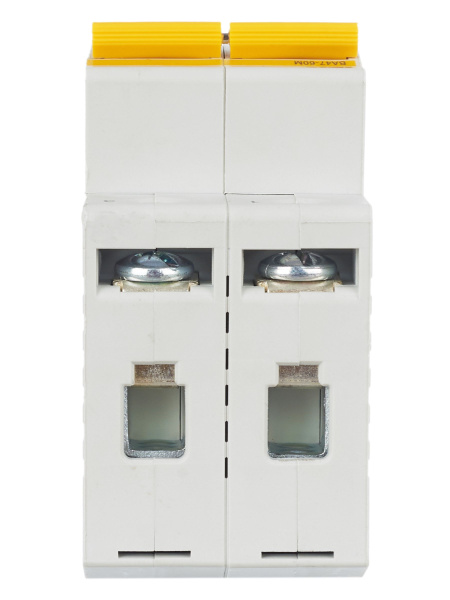

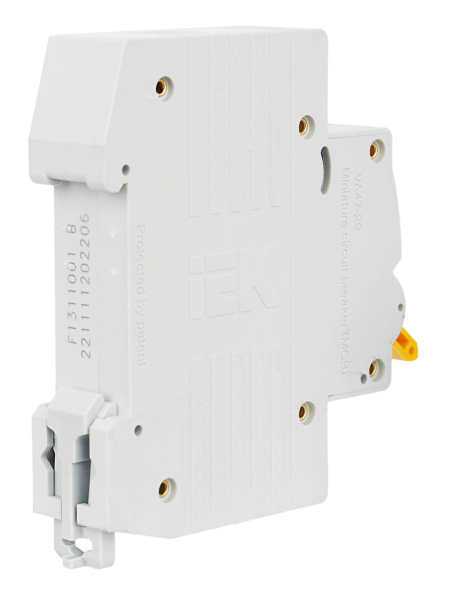

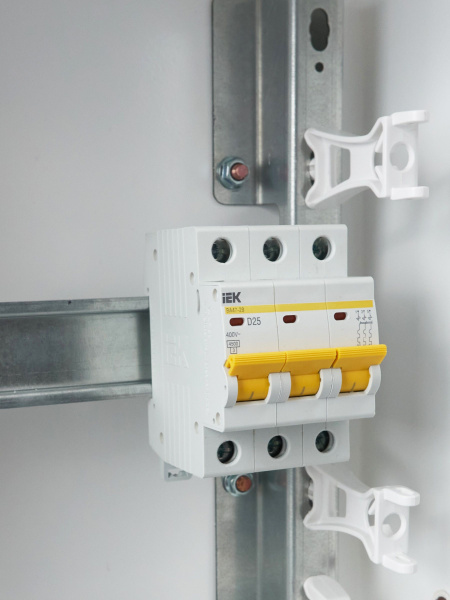

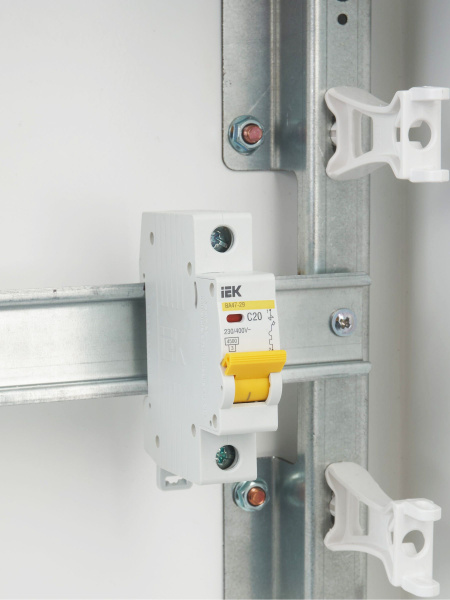

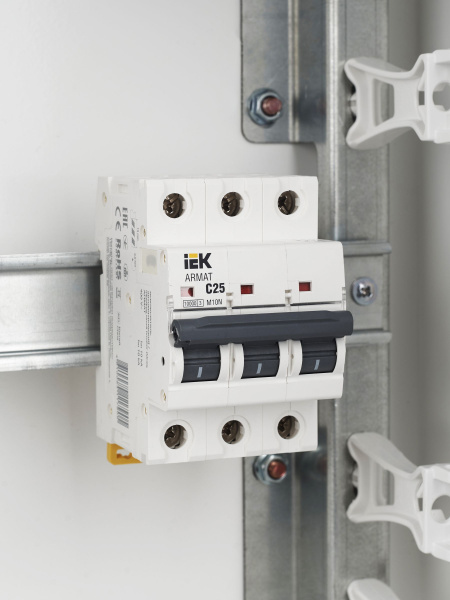

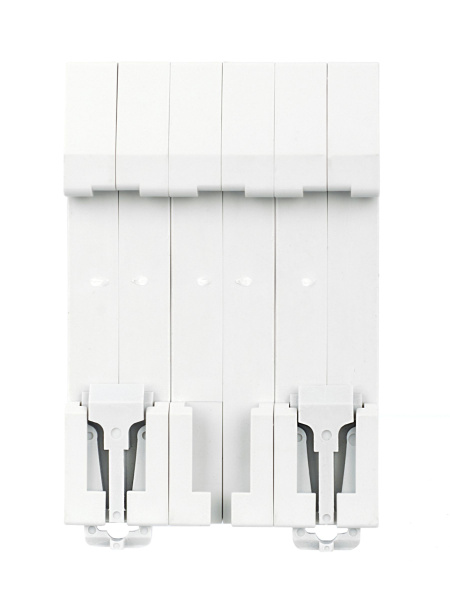

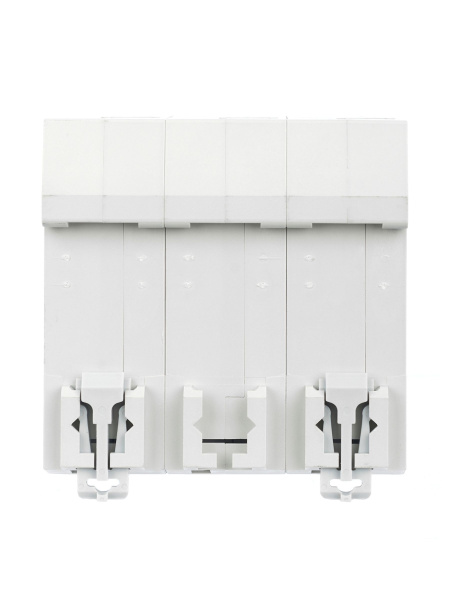

Установка и подключение автоматических выключателей IEK должны выполняться квалифицированным персоналом на DIN-рейку шириной 35 мм. Контактные винтовые зажимы допускают присоединение медных или алюминиевых проводников сечением до 25 мм² или соединительных шин типа PIN и FORK. После монтажа необходимо проверить правильность подключения и подать напряжение на выключатель.
Условия эксплуатации:
Выключатели IEK могут использоваться в широком диапазоне рабочих температур от -40 °C до +50 °C, при относительной влажности воздуха до 80% при +25 °C и высоте над уровнем моря не более 2000 м. Рабочее положение – вертикальное с возможным отклонением на 90°.
Применение:

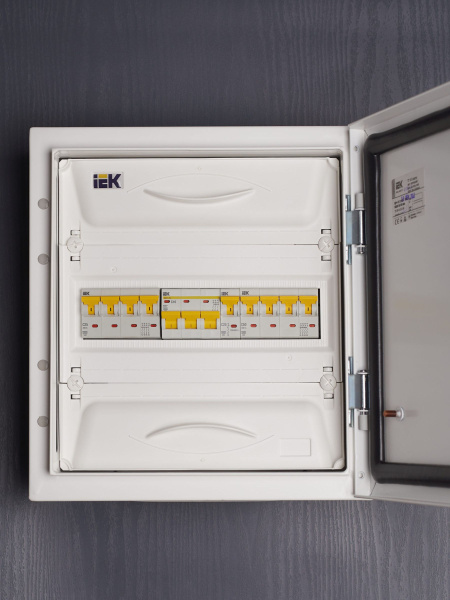

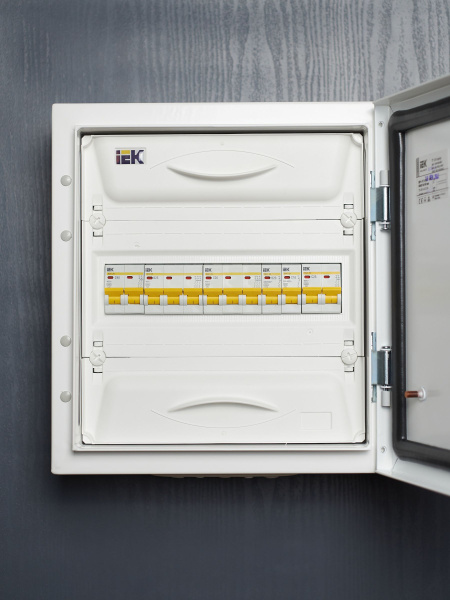

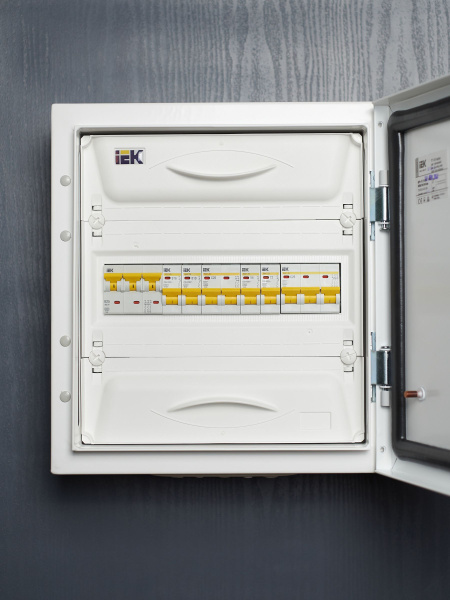

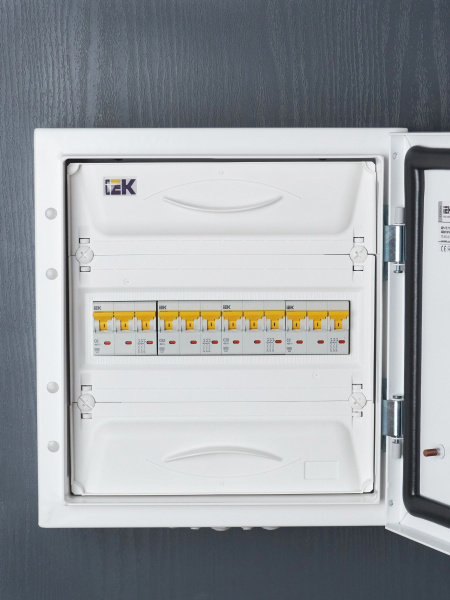

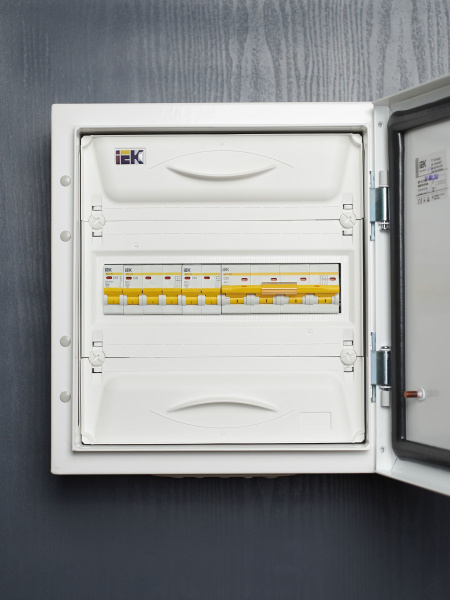

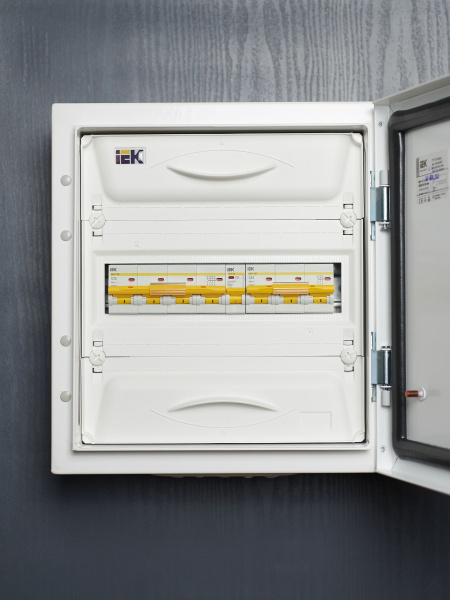

Автоматические выключатели IEK находят широкое применение в распределительных щитах, групповых щитках, а также для защиты отдельных потребителей электроэнергии.
